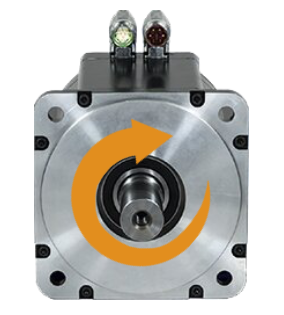

科尔摩根 AKM2G系列伺服电机

AKM2G 系列

AKM2G 代表了行业优秀的 AKM 系列电机的极高水平

由于电机的尺寸不变但是转矩明显增大,因此 OEM 无需更换电机安装座或者使用更大占地空间便可大幅提升性能。

由于 AKM2G 占地空间较小,但是功率与转矩密度较大,因此可让需要对设备进行“瘦身”的设计师受益匪浅。

  • 提供可满足应用与性能要求的多种反馈选件,另外还包括提高功能安全性的选件
  • 电机轴、安装座与连接器选件
  • 抱闸与温度传感器选件
  • 现有的低电压型号将 AKM2G 的优点集于一身,由于功率较高,因此成为了尺寸较小并且能源需求量较低的电机,适合于便携式、移动式与电池供电式应用



联系我们

实现更高的设备性能

由于具有更高的功率与转矩密度、采用惯量较低的转子设计,并且具有可联合研发的能力,因此助力您设计出性能一流的设备

利用较小的空间达到您所需的性能

AKM2G 可直接应用于现有的设备设计,与其他同类电机相比,可在保持电机尺寸不变的情况下达到更高性能。

提高反馈性能

配有单电缆科尔摩根智能反馈设备、HIPERFACE DSL 或 EnDat 2.2 数字编码器。还配有双电缆旋变反馈设备,并可通过联合研发设计出用户指定的反馈设备。提供的选件可支持功能安全性应用。对于低电压电机,提供一种标准换向编码器选件。

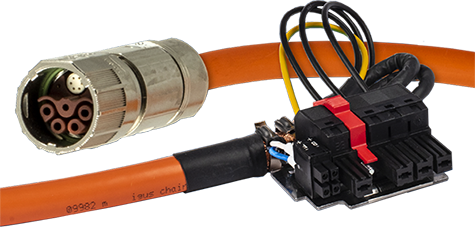

减少布线工作量

为科尔摩根智能反馈设备、HIPERFACE DSL 或 EnDat 2.2 数字编码器提供单根复合型电源与反馈电缆。还提供标准及其他可选配置的两根独立的电源线与旋变反馈电缆。科尔摩根 2G 电缆的设计适用于采用功能性安全级别反馈设备的科尔摩根 2G 系统。

特点

  • 用于 120 Vac-480 Vac 工作条件的标准绕组,以及用于 24-96 伏(Vdc 或 Vac)的低电压绕组,具有不同的转速/转矩性能曲线
  • 符合应用要求以及适合于所选驱动器的反馈选件
    • 科尔摩根 SFD3
    • HIPERFACE DSL(支持功能安全性应用)
    • EnDat 2.2(支持功能安全性应用)
    • 旋变
    • 换向编码器为低电压电机的标准选件
    • 可通过联合研发提供客户指定的反馈设备
  • 连接器选件(适合于反馈类型与电机尺寸)
    • SpeedTec (单电缆或双电缆设计的标准)
    • ytec(双路连接器,只需使用电机上的一个插孔,适用于 2 号电机)
  • 提供可与科尔摩根 AKD2G 伺服驱动器以及 AKD 系列中其他伺服驱动器配套使用的系统电缆选件
    • 单电缆 SFD3/HIPERFACE DSL/EnDat 2.2
    • 用于旋变的双电缆式产品,包括采用 ytec 连接器的电机与换向编码器
  • 标准达到 IP54 等级,如果包含选配轴封,则达到 IP65 等级。可通过联合研发达到其他可选防护等级
  • 符合国际标准的安装座,配备各种光轴或闭式键槽
    • 可通过联合研发提供其他安装座与电机轴选件
  • 24VDC 机械抱闸选件
  • 可为电机提供极大保护并且可与伺服驱动器兼容的温度传感器选件
  • 适合于湿式与干式运行应用的低摩擦轴封选件


规格

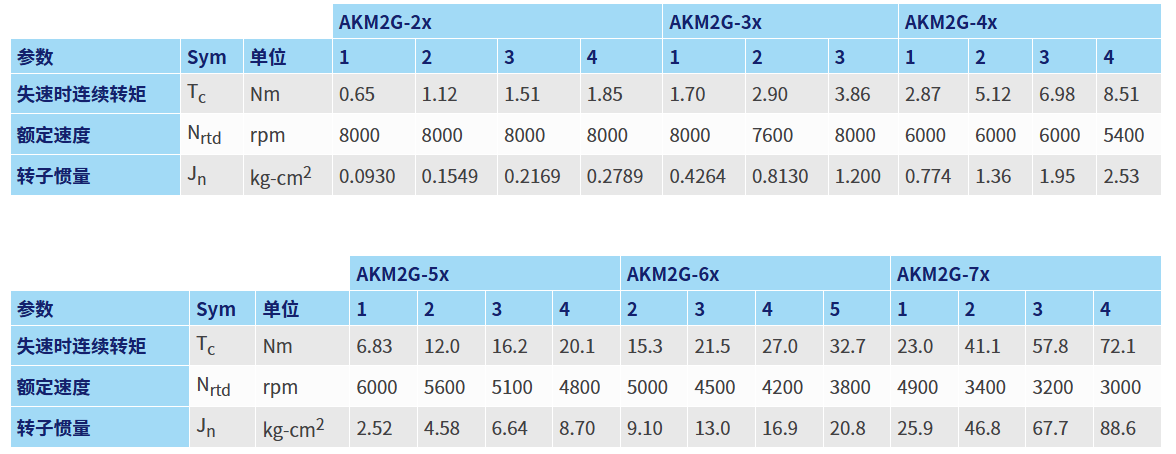

AKM2G 性能数据(按机架尺寸排列)


显示值为各种型号的代表值。关于确切信息,请参阅《选择指南》、《安装手册》或者 Motioneering 以及/或我们的曲线生成器工具。

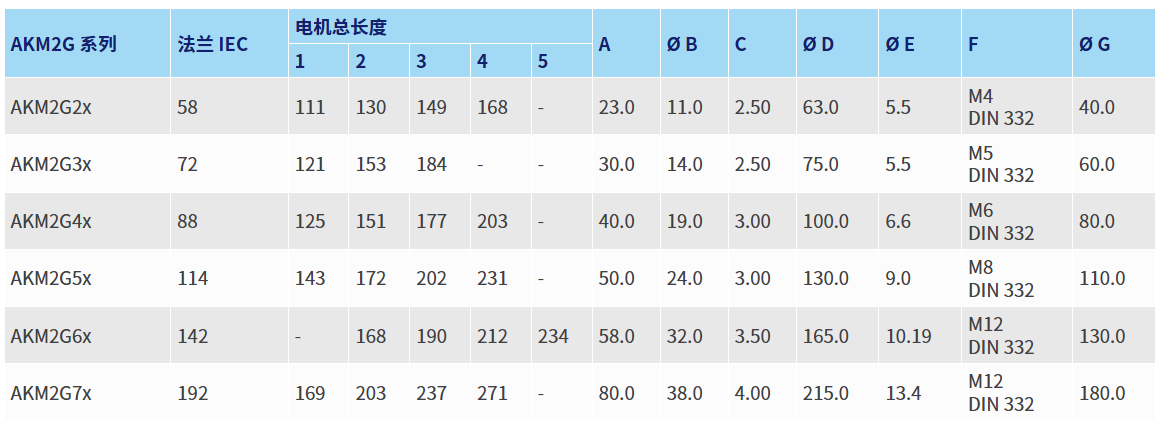

AKM2G 尺寸概况




所有值均以毫米表示。所示值为旋变以及连续电流小于 20 安培的与智能反馈 SFD3 电机的标称尺寸。关于公差以及完整尺寸(包括额定连续电流大于 20 安培的其他反馈装置与电机),请见单独的电机示意图。
